Poste de relevage Wilo, une installation royale – Étude de cas n°1

Poste de relevage dans les Jardins du château de Versailles

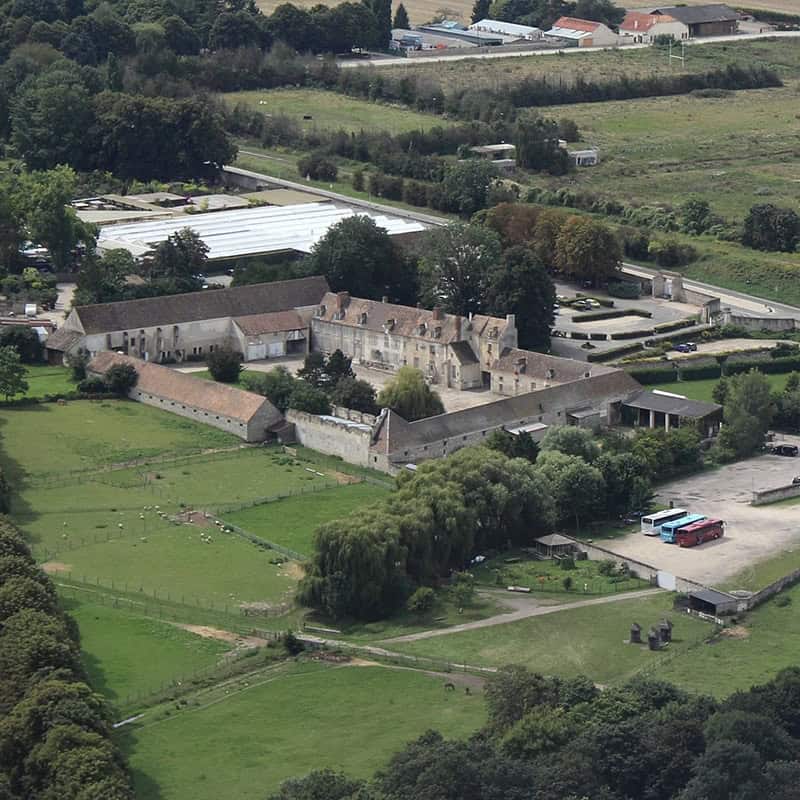

Avant de vous parler de poste de relevage, quelques lignes sur l histoire de ce site incroyable qu est la ferme de Gally. LOUIS XIV avait d’abord intégré ce prioré dans le domaine royal etdevient donc la propriété du roi en 1684. Napoléon le classe ensuite dans la Conservation du Domaine Royal en 1806, et il est désormais classée monument historique dans le patrimoine Français. Wikipédia

Aujourd’hui, l’entreprise les Jardins de Gally fait office de ferme pédagogique, un magasin a également été créé.

Des événements sont créés chaque année et pas moins de 5000 personnes se promènent dans les vastes jardins chaque lundi de Pâques.



Des  besoins particuliers pour cette installation de relevage.

Comme beaucoup de nos clients, la ferme de Gally nous a contactée via notre site et la visite de notre page Installation Pompe de Relevage.

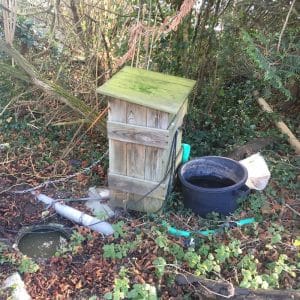

Déjà équipées d’un poste de relevage, l’ensemble des batisses se devrersaient dans cet ouvrage installé en 1998. Le contenant en plastique qui accueillait les pompes de relevage et qui avait un volume de 1 M3, présentait une déformation au fond de la cuve. Cette déformation était causée par la poussée d’une nappe phréatique ainsi que la perforation de la cuve par des racines.

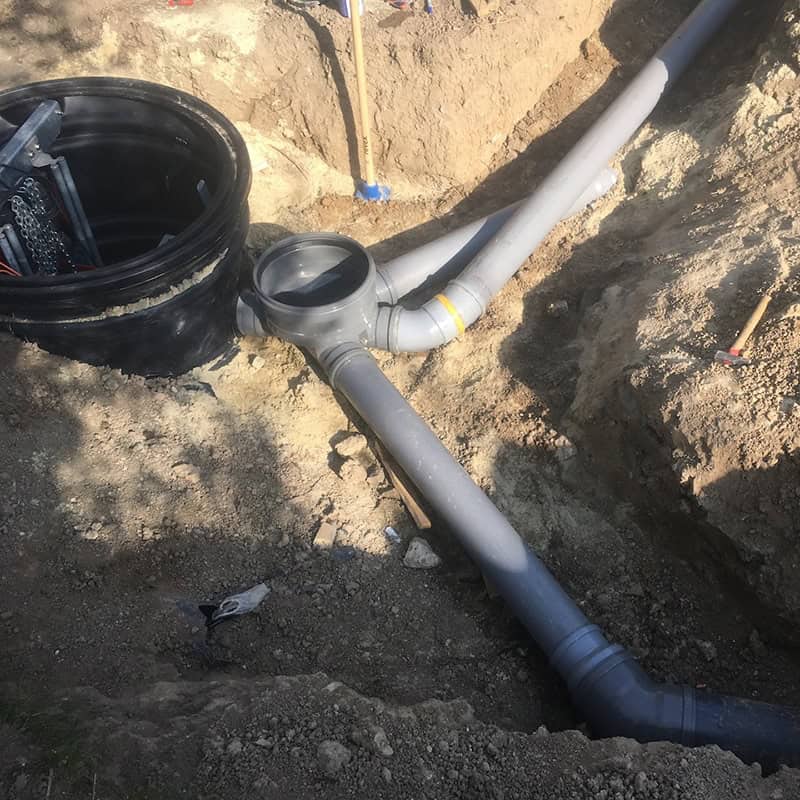

Le volume d’eau à collecter provient de plusieurs appartements d’habitation, de sanitaires collectifs, de cuisines et d’étables. Trois réseaux distincts acheminent ces eaux usées, dans des canalisation PVC d’un diamètre de 150mm à 250 mm.

Découvrez l offre installation poste de relevage



Un poste de relevage Wilo parfaitement dimensionné.

Les particularités de ce chantier et donc du choix de la référence qui remplacera le poste de relevage se situe sur plusieurs points :

• L’accessibilité :

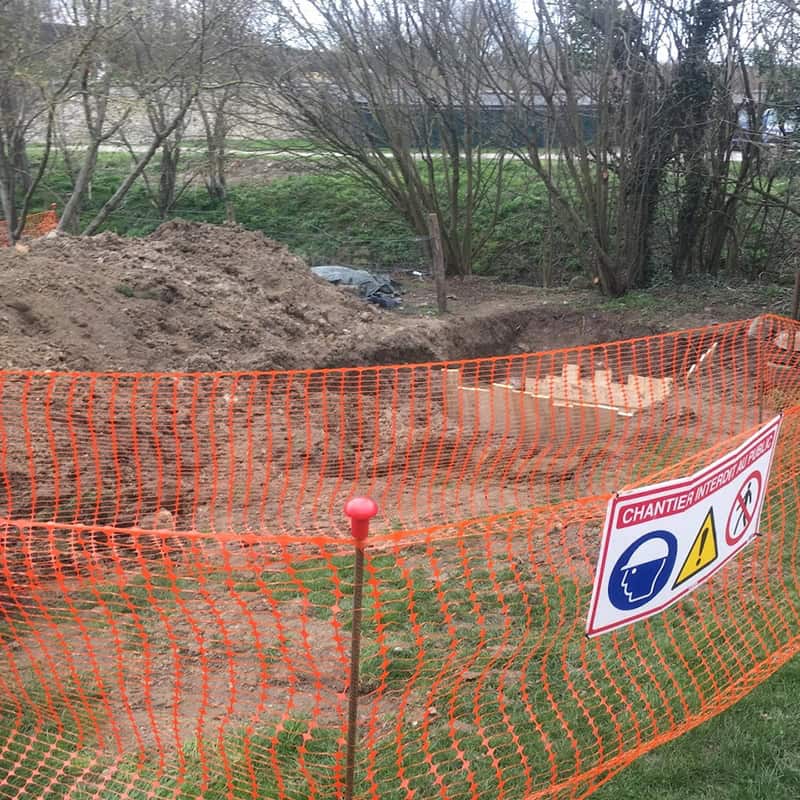

Le point bas de collecte se situe à 5 mètres d’un ruisseau, dans une végétation dense. La proximité d’un parking et d’une route d’accès nécessite également de sécuriser le chantier.



• Différents types de rejet collecté :

Plusieurs catégories de déchets se deversent dans la fosse :

Des eaux usées domestiques, provenant de logements

Des eaux grasses produites par une cuisine collective

Des eaux usées commerciales issues de sanitaire collectifs dédiés à l’accueil du public

Des eaux spécifiques, liées à des regards d’évacuation des eaux de ruissellement situés dans une étable.



• Supprimer les risques de débordement et de dysfonctionnement :

La présence d’un ruisseau a deux effets :

Prévoir tout débordement et éviter ainsi la  pollution du cour d’eau.

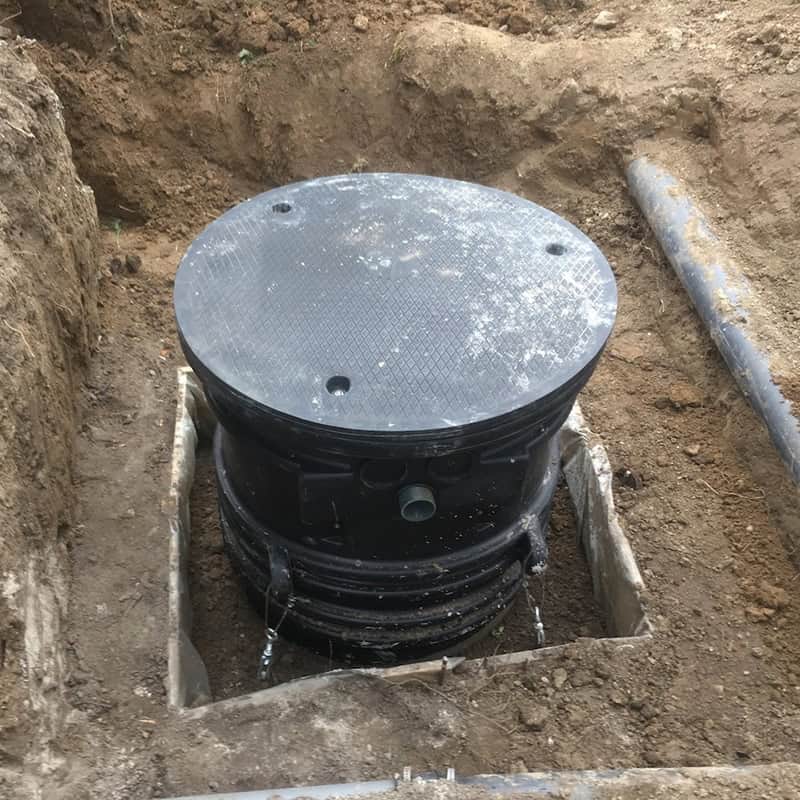

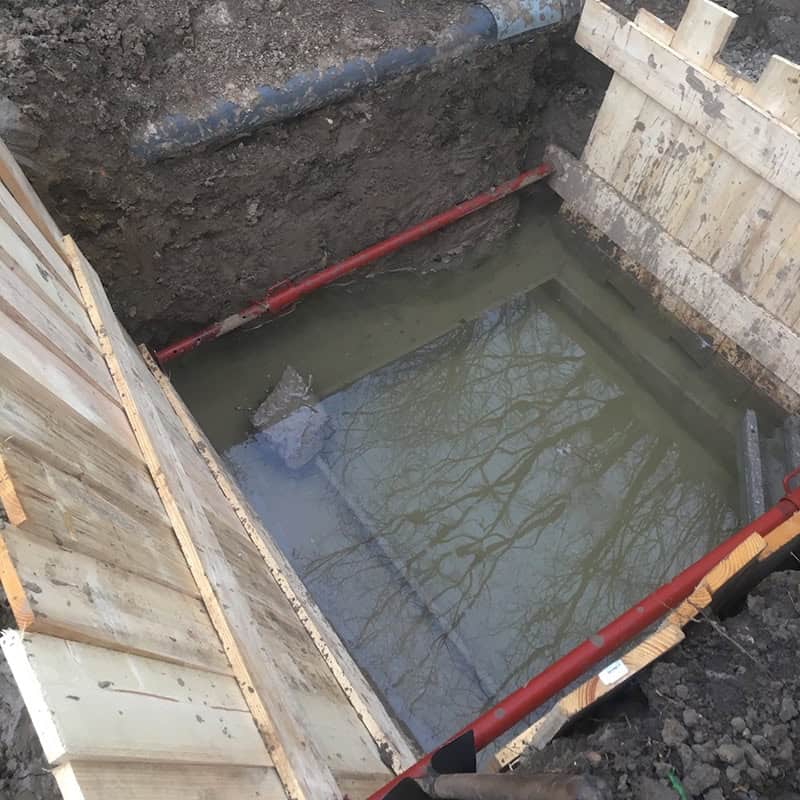

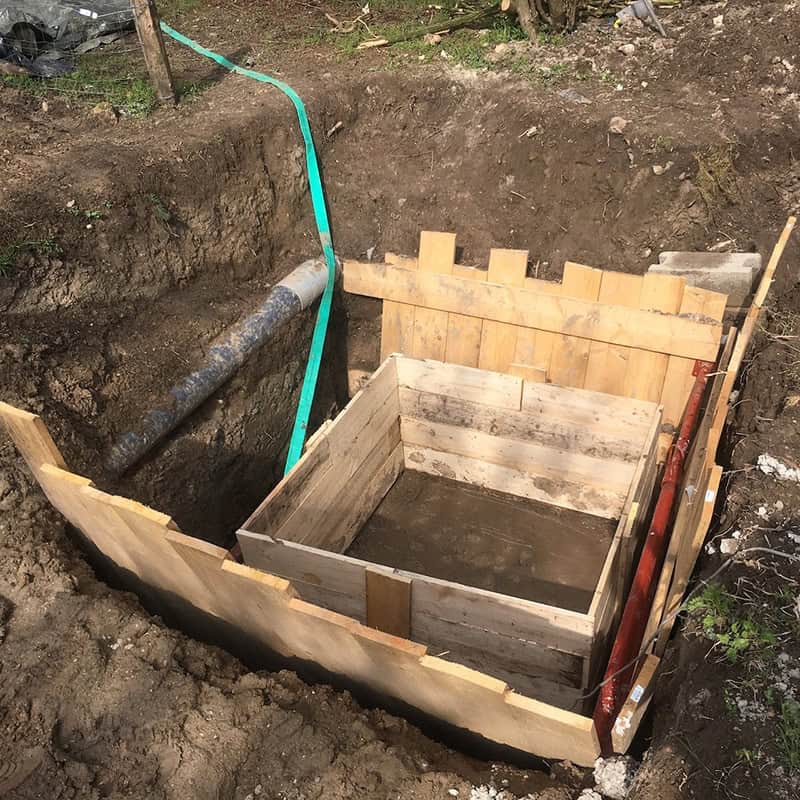

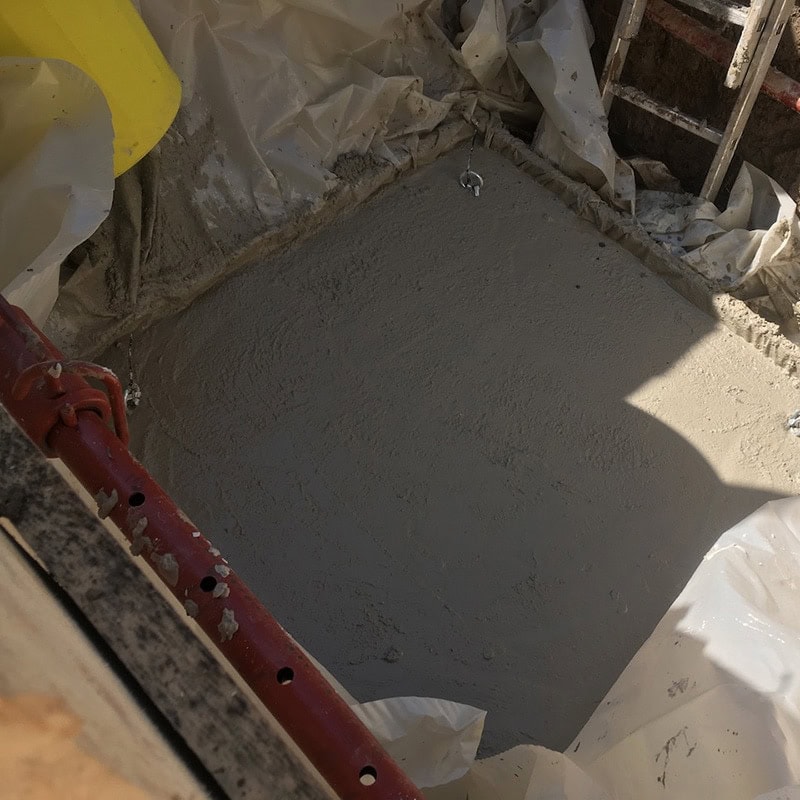

Gérer les veines du cour d’eau et donc de réaliser une installation de relevage prévue pour stopper les conséquences d’une poussée d’archimède. (L’eau pousse sur la fosse et la déforme)



Le choix s’est donc porté sur un poste de relevage Wilo équipé de la manière suivante :

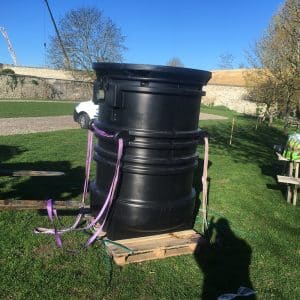

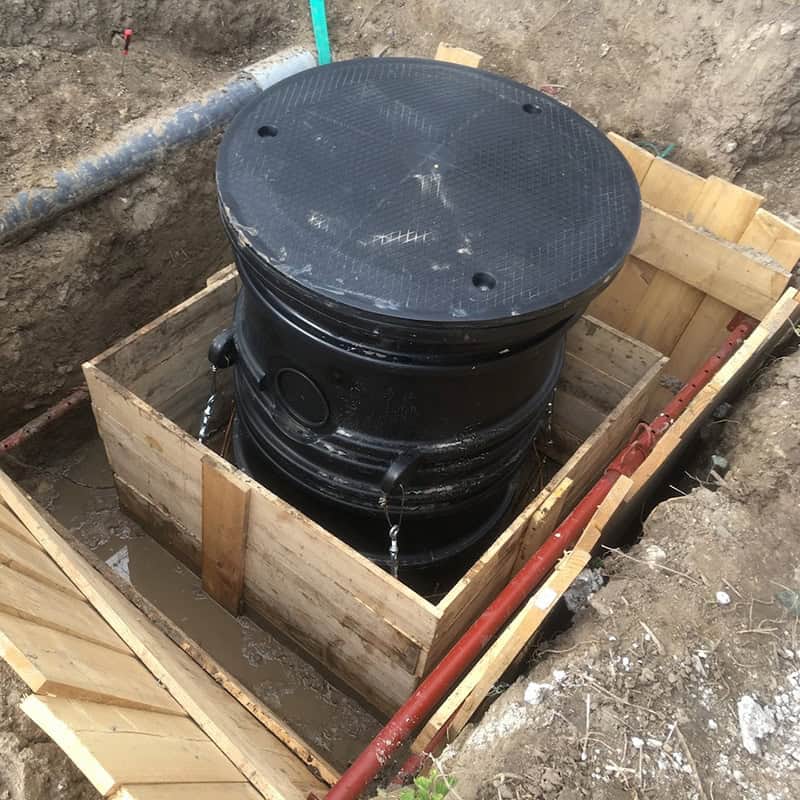

→ Cuve rotomoulée de 1500 Litres. Le rotomoulage rend la structure beaucoup plus résistante la fabrication par injection.

→ Un dégrilleur, il permettra de collecter les solides avant qu’ils tombent au fond de la fosse de relevage. Ce dispositif peut être retiré régulierement par l’utilisateur pour être nettoyé.

→ Deux pompes de relevage sufissament puissantes pour relever un volume chargé sur une distance de 90 Mètres. La hauteur manométrique à relever n’est pas très importante, seulement 6 Mètres.

→ Un boitier de pilotage permettant de protéger les pompes des surtensions,  de gérer les pannes ainsi que l’alternance des pompes.

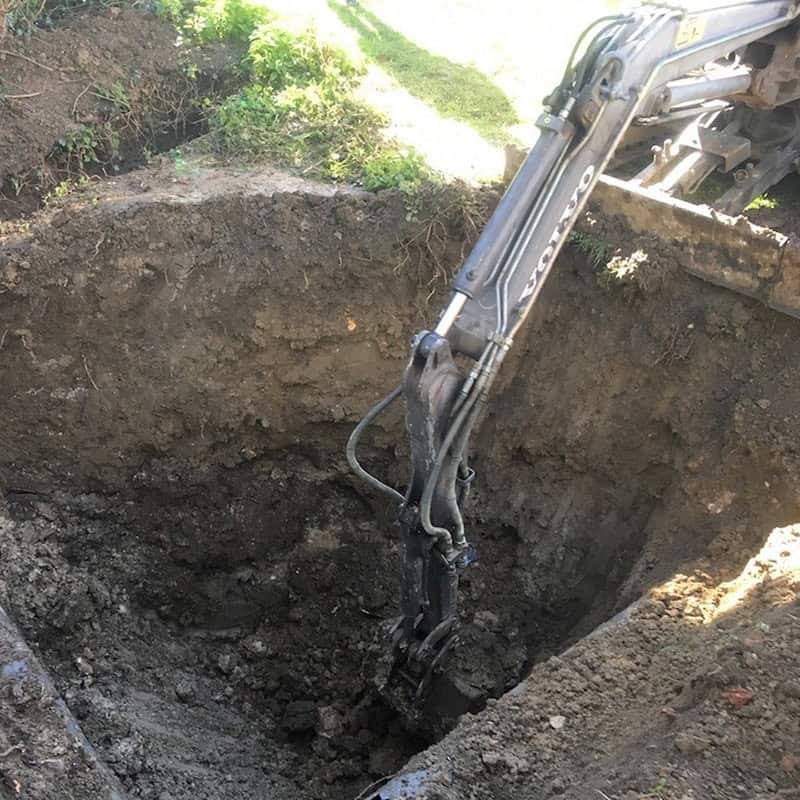

Un chantier d’ampleur :
